Instrumento BlueForce Smart

BlueForce

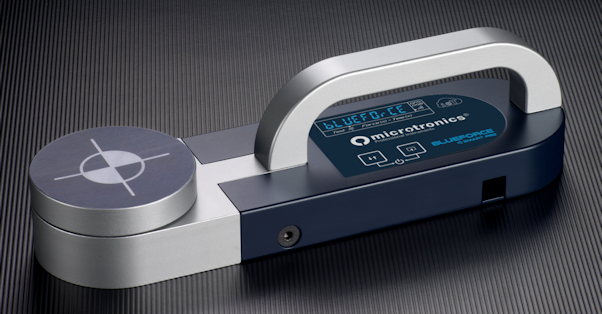

BlueForce Smart Instrumento
para Cerramientos automáticos

Puertas, portones, cancelas, verjas

BlueForce Smart es el nuevo y revolucionario instrumento de medición de fuerza para la certificación CE de los cerramientos automáticos según las Normas EN 12453 (antigua EN12445), EN 16005, EN60335.
BlueForce Smart es la evolución de los famosos BlueForce y SpeedForce, con un nuevo diseño, un nuevo embalaje y una técnica renovada; gracias a las tecnologías inalámbricas más avanzadas, puede conectarse con el PC y con los smartphones de última generación, aprovechando las potencialidades gráficas y la conectividad a Internet.
Software BlueForce
Software BlueForce

El potente software BlueForce suministrado con el instrumento es fácil de utilizar por cualquier persona que conozca el entorno Microsoft Windows®. -> Verificar nuevas actualizaciones

    Características
  • Guía para la realización de los ensayos de fuerza de acuerdo con la normativa vigente.
  • Representación gráfica de los puntos de medición de todos los tipos de puertas, portones y puertas para peatones previstas por la normativa.
  • Descarga de los ensayos de la memoria del instrumento mediante un cable USB o mediante Bluetooth con el adaptador USB (opcional).
  • Visualización de las curvas de impacto, con el cálculo de los parámetros y de los promedios.
  • Funciones gráficas avanzadas (zoom, máscara de los valores límites, rejilla).
  • Indicación automática de los resultados de las mediciones (ensayo superado/no superado).
  • Gestión de la base de datos de clientes, puertas/portones con funciones Exportar/Importar.
  • Generación automática del Informe de ensayo que debe adjuntarse al expediente técnico.
  • Posibilidad de imprimir los Informes y los gráficos en formato PDF.
  • Gestión de las actualizaciones del firmware de los instrumentos mediante USB (solo para BlueForce Smart).
  • Actualizaciones periódicas disponibles en forma gratuita online.
funciones BlueForce Smart
Caracteristicas de BlueForce Smart

Las mediciones de fuerza memorizadas y visualizadas con el BlueForce Smart pueden ser transferidas en el software BlueForce a través del cable USB en dotación (1), o bien en modalidad inalámbrica (mediante el accesorio plug’n Go!). (2).

(3) Con el software BlueForce se pueden gestionar los ensayos realizados en la base de datos de los clientes e imprimir los informes con sus gráficos.

(4) Con las funciones Smart es posible aprovechar plenamente la tecnología Bluetooth/NFC incorporada en el instrumento, con la App dedicada es posible enviar las mediciones efectuadas directamente a dispositivos móviles.

(5) Con la impresora térmica Bluetooth FTP, el operador puede imprimir el resumen de las mediciones directamente en el sitio, sin utilizar el ordenador.
Datos técnicos BlueForce
Datos técnicos

Medidas y peso: 280x80x50 mm - alrededor de 1,6 kg
Alimentación: pila alcalina 9 V
Capacidad de memoria: 80 ensayos
Intervalo adq. fuerza: 6 s, patrón 1 kHz
Rango de medición fuerza: 0-2000 N (tope mecánico en alrededor de 2100 N)
Resolución de medición Fuerza: 1 N
Resolución de medición tiempo dinámico: 0,01 s
Error máximo de medición Fuerza: rango de 25N a 400N: : ±0,5% F.E.; de 400N a 1000N: ±1% F.E.; de 1000N a 2000N: ±2% F.E.
Conformidad CE-CEM certificada por TÜV Rheinland en un instrumento muestra BlueForce n° de serie: 00981
Conforme a las Normas: EN12453, EN16005, EN60335-2-95, DHF TS 011-012, ASR A1.7
Interfaz NFC: estándar ISO/IEC 14443 y NFC Forum Type 4
Interfaz BLE: Bluetooth versión 4.1
Interfaz USB: v.2.0 especificación compatible
kit blueforce

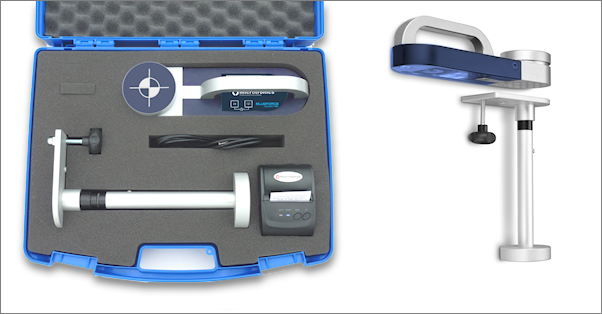

BlueForce Smart KIT

Ver la sección BlueForce Smart Kit, son disponibles tres nuevos kit, la maleta por el transporte es grande y puede contener el instrumento y los accesorios opcionales, como la extensión lineal y la impresora térmica FTP.

accesorios blueforce
Accesorios de medición

Para efectuar las mediciones según la normativa EN 12453, son necesarios apoyos mecanicos o extensiones. En la sección accesorios hay todos los accesorios por BlueForce Smart.


App Smart
App Smart

BlueForce Smart, gracias a su hardware (Bluetooth LE 4.1 ed NFC Forum Type 4) puede comunicar con los más modernos smartphones y tabletas.

BlueForce Smart puede enviar los datos de las mediciones con los relativos gráficos, utilizando las actuales plataformas software: Apple, Android, NFC.

medición de fuerza

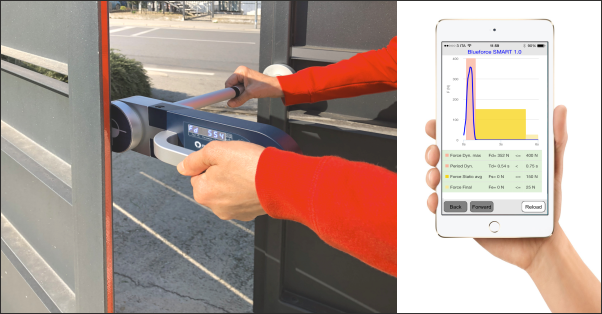

Mediciones de puertas y portones automaticos

La normativa EN 12453 establece que las mediciones de puertas y portones vengan realizadas en punctos determinados y a distancias establecidas, muy importante son también el marcado CE y la compilación del espediente técnico.


en 12453 en12453
EN12453, EN16005, EN60335-2-95

El conocimiento de las normativas sobre los cierres automaticos es importante sobre todo por razones de seguridad. En la seción EN 12453 son mencionadas todas las diferentes normativas armonizadas, que estan incluidas en la Directiva Maquinas.
