Instrument für die Schließkraftmessung BlueForce Smart - Kraftmessgerät

BlueForce

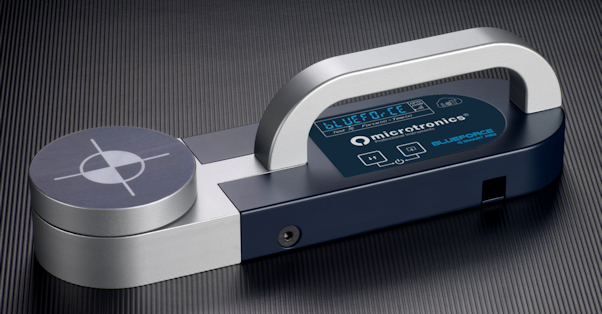

BlueForce Smart - Instrument für automatische Türen und Tore

BlueForce Smart ist ein neues revolutionäres Kraftmessgerät für die CE-Zertifizierung automatischer Schließvorrichtungen gemäß den Normen EN 12453, (former EN12445), EN16005, EN60335.

BlueForce Smart stellt die Evolution der beliebten Geräte BlueForce und SpeedForce dar und zeigt sich heute neu in Design, Package und Technik. Dank modernster Wireless-Technik kann sich das Gerät mit dem PC und Smartphones der jüngsten Generation verbinden und deren graphische Eigenheiten sowie die Verbindung mit dem Internet nutzen.
Software BlueForce
Software BlueForce: Die leistungsstarke Software BlueForce, die im Lieferumfang des Messgeräts inbegriffen ist, kann leicht von jedem benutzt werden, der über normale Kenntnisse Von Microsoft Windows® verfügt.

Merkmale
  • Leitfaden zur Durchführung der Kraftprüfungen auf der Grundlage der geltenden Vorschriften
  • Graphische Darstellung der Messpunkte für alle von den Vorschriften vorgesehenen Tor- und Fußgängertürarten
  • Herunterladen der Prüfungen aus dem Speicher des Messgeräts über USB-Kabel oder Bluetooth und mit Hilfe des speziellen USB-Adapters (optional)
  • Anzeige der Messkurven mit Berechnung der Parameter und Mittelwerte
  • Erweiterte Graphikfunktionen (Zoom, Grenzwert-Maske, Raster)
  • Automatische Angabe des Ergebnisses der Messungen (Test bestanden / nicht bestanden)
  • Verwaltung der Kundendatenbank, Türen/Tore mit Import-/Exportfunktionen
  • Automatische Erstellung des Prüfberichts, der den technischen Unterlagen beigefügt wird
  • Berichte und Graphiken können im PDF-Format ausgedruckt werden
  • Verwaltung der Firmware-Aktualisierungen für die Messgeräte über USB (nur für BlueForce Smart)
  • Regelmäßige kostenlose Online-Aktualisierungen

BlueForce Smart Eigenschaften
Eigenschaften von BlueForce Smart

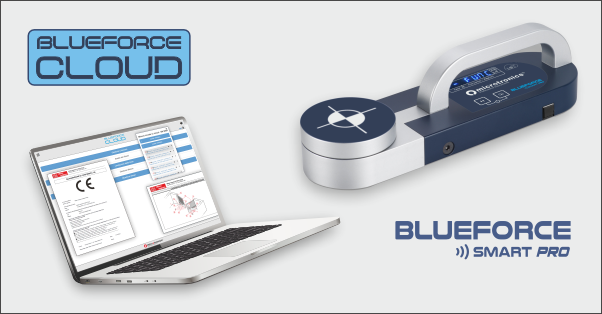

Die mit dem BlueForce Smart geschpeicherte und visualisierte Kraftmessungen, können zur BlueForce Software durch das ausgestattetes USB Kabel übertragen werden (1), oder Wireless (mit dem Zubehör Plug’n Go!) übertragen werden (2).

(3) Mit der Software BlueForce können die durchgeführten Prüfungen in der Kundendatenbank gespeichert und die Berichte mit den entsprechenden Graphiken ausgedruckt werden.

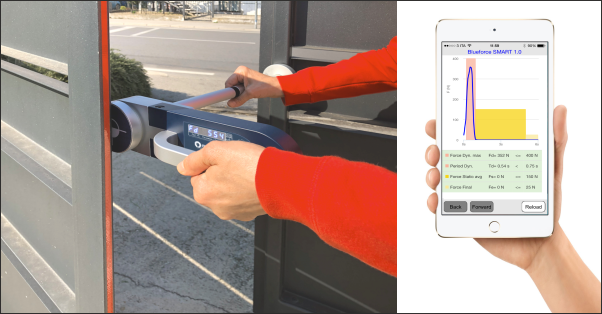

(4) Mit den Smart Funktionen ist es möglich, die im Geräts integrierte Bluetooth/NFC Technologie am besten zu nutzen; mit dem dazugehörige App kann man, die gemachte Kraftmessungen direkt an die Mobilvorrichtungen senden.

(5) Mit dem Bluetooth FTP Thermodrucker, kann der Techniker den Schein den Messresultate direkt am Platz drucken, ohne das PC zu nutzen.
Merkmale Blueforce Smart
Technische Daten

Abmessungen und Gewicht: 280x80x50 mm – ca. 1,6 kg
Stromversorgung: Alkalibatterie 9 V
Speicherkapazität: 80 Prüfungen
Intervall Kraftzunahme: 6 s, Sampling 1 kHz
Kraftmessbereich: 0-2000 N (mechanische Sperre bei ca. 2100 N)
Auflösung der Kraftmessung: 1 N
Auflösung der dynamischen Zeitmessung: 0,01 s
Maximaler Fehler bei Kraftmessung: Bereich zwischen 25N und 400N: ±0,5% S.W.; von 400N bis 1000N: ±1% S.W.; von 1000N bis 2000N: ±2% S.W.
CE-EMC Konformität beim TÜV Rheinland auf Mustergerät BlueForce s. n.: 00981
Normenkonform mit: EN12453, EN12445, EN16005, EN60335-2-95, DHF TS 011-012, ASR A1.7
NFC-Schnittstelle: Standard ISO/IEC 14443 und NFC Forum Type 4
BLE-Schnittstelle: Bluetooth Version 4.1
USB-Schnittstelle: v.2.0 Specification compliant
Kit blueforce

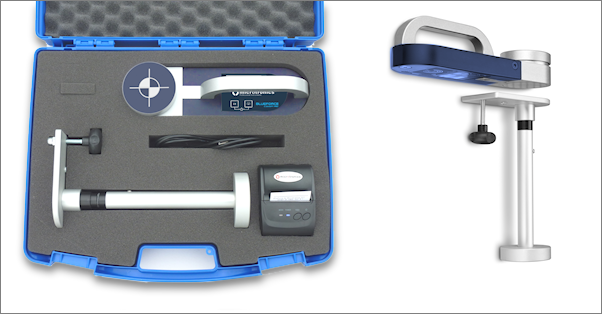

BlueForce Smart KIT

Sehen Sie den Blueforce Smart Kit Abschnitt , zur Verfügung gibt es drei neuen Kit, der Koffer für den Trasport ist geräumig und kann das Gerät und das optionales Messzubehör entahlten, z.B die Lineare Verlängerung und den FTP Thermodrucker.

Zubehör für blueforce
Messzubehör

Um die Messungen nach die EN 12445 zu machen, braucht man mechanischen Stützen oder Verlängerungen. Im Zubehör Abschnitt gibt es alle Messzubehöre für das BlueForce Smart.

App Smart BlueForce
Smart App

Das BlueForce Smart kann, dank seiner Hardware (Bluetooth LE 4.1 ed NFC Forum Type 4), mit die modernste Smartphone und Tablet kommunizieren.

Das BlueForce Smart kann die Messdaten mit den dazugehörigen Grafiken durch die aktuelle Softwareplattforme Apple, Android, NFC senden.


Auswirkungen-Messungen
Messungen an automatischen Tore und Türe

Die EN 12445 Norm schreibt vor, dass die Messungen an automatischen Tore und Türe in bestimmte Punkte und in vorgegebene Abständen durchzuführen sind. Sehr wichtig sind auch die CE-Kennzeichnung und die Ausfüllung der technischen Dokumentation.

en12453 en 12445
EN12453 - EN 16005 - ASR A1.7

Die Kenntnis den Normen über automatischen Schließvorrichtungen ist für Sicherheitziel wichtig. Im Abschnitt EN 12453 werden die verschiedene harmonisierten Normen, die in der Maschinenenrichtlinie vorgeschrieben sind, aufgelistet.
